Barragem
Tamanho da letra

A barragem é a estrutura (concreto, enrocamento e terra) que serve para represar a água e obter o desnível de 120 m (queda bruta nominal) que permite a operação das turbinas. Na parte superior da barragem principal, estão situadas as tomadas de água, estruturas com comportas que permitem que a água, passando por elas e pelos condutos forçados, alcance a caixa espiral, onde faz a turbina girar.

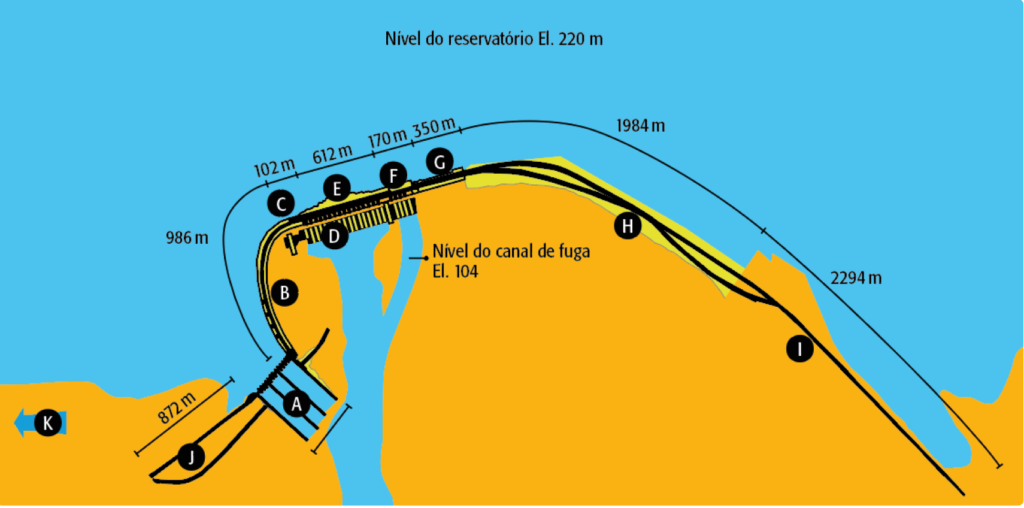

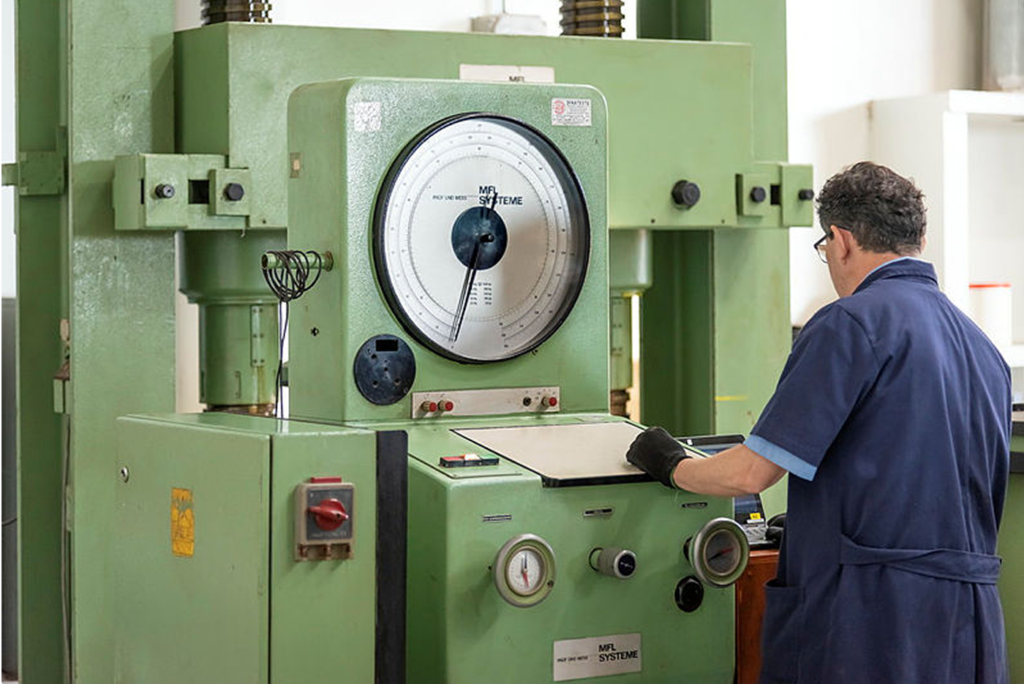

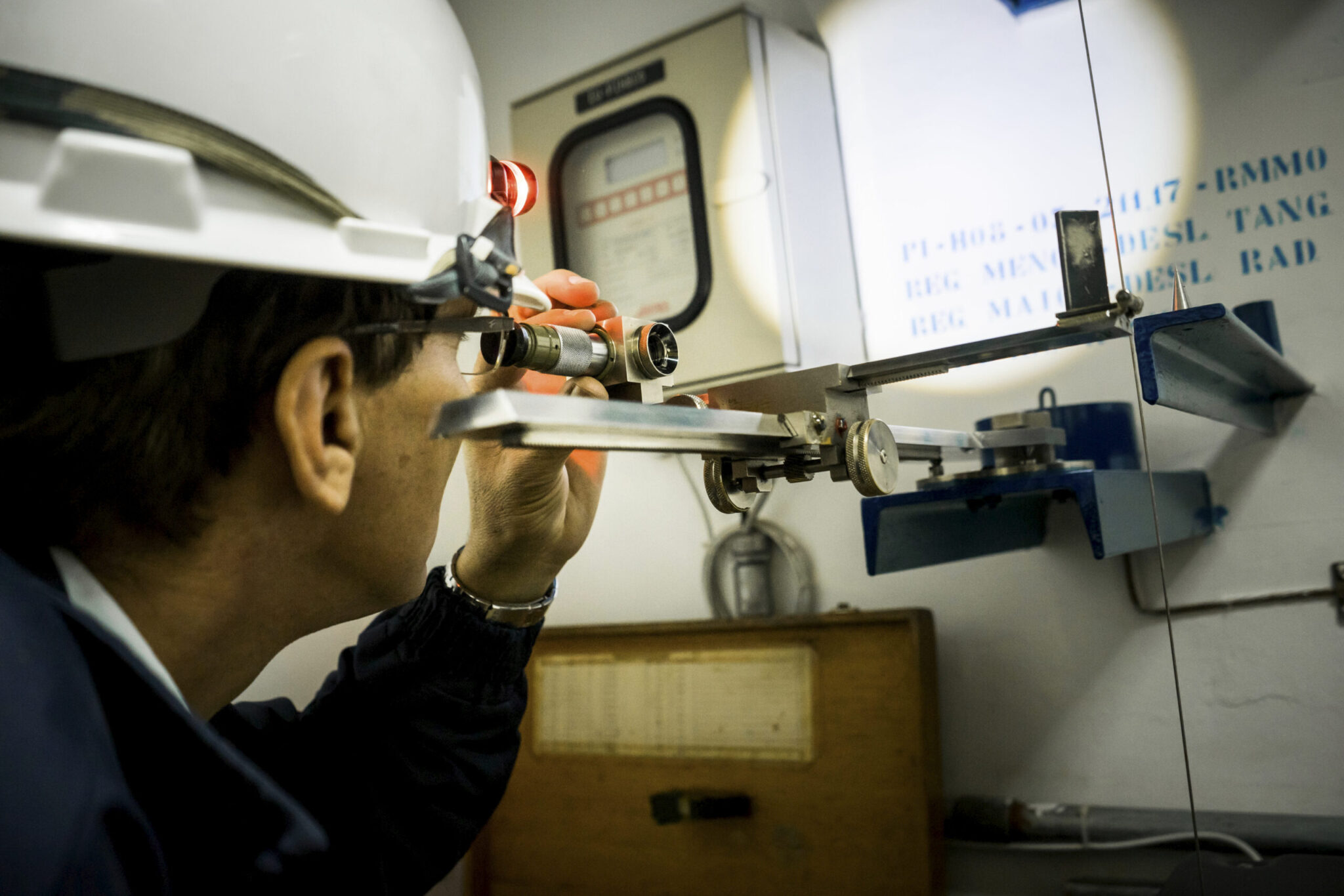

A barragem da Itaipu tem 7.919 metros de extensão e altura máxima de 196 metros, o equivalente a um prédio de 65 andares. Consumiu 12,3 milhões de metros cúbicos de concreto, enquanto o ferro e o aço utilizados permitiriam a construção de 380 Torres Eiffel, dimensões que transformaram a usina em referência nos estudos de concreto e na segurança de barragens.

Tomadas d’água

Número 20
Tipo de comporta vagão
Dimensões 8,23 x 16,35 m
Tipo de acionamento Guincho Hidráulico
Peso de cada comporta 2420 kN

Condutos forçados

Quantidade 20
Dimensões 10,5 m de diâmetro interno e 142,2 m de comprimento
